| Herkunftsort: | CHINA |
| Markenname: | OEM |
| Zertifizierung: | CE , ISO |
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Standardexportverpackung |
| Lieferzeit: | 15-20 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 100pcs pro Monat |
| Bedingung: | Neu | Nach Garantie-Service: | Technische Videounterstützung, on-line-Unterstützung |
|---|---|---|---|
| Lokaler Service-Standort: | Kein | Ausstellungsraum-Standort: | Kein |
| Videoabgehendinspektion: | Zur Verfügung gestellt | Maschinerie-Prüfbericht: | Zur Verfügung gestellt |
| Vermarktende Art: | Gewöhnliches Produkt | Garantie von Kernkomponenten: | 1-jährig |
| Kern-Komponenten: | Motor | Kundendienst erbracht: | Technische Videounterstützung, freie Ersatzteile, on-line-Unterstützung |
| Produktname: | Automatische SMT-Hochgeschwindigkeitsmaschine | Montagegeschwindigkeit: | 12000CPH |
| Teilgröße: | 0603-43mm QFP/BGA | PWB-Größe: | 50 * 50 - 460 * 360 Millimeter |
| PWB-Stärke: | 0.5mm bis 2.6mm | Energiespannung: | Phase 200V±10%, 50/60HZ Wechselstroms 3 |
| Energie: | 2.5-5.0KVA | Luftdruck: | 0.5-0.7Mpa (5.1~7.1kgf/cm2) |
| Maschinengröße: | 1200mm (W)*1700mm (D)*1545mm (H) | Maschinen-Gewicht: | 1730KG |
| Hervorheben: | Montage-Maschine 12000CPH SMT,2.6mm SMT Montage-Maschine,Smt 12000CPH mounter Maschine |
||
|
Produktname
|

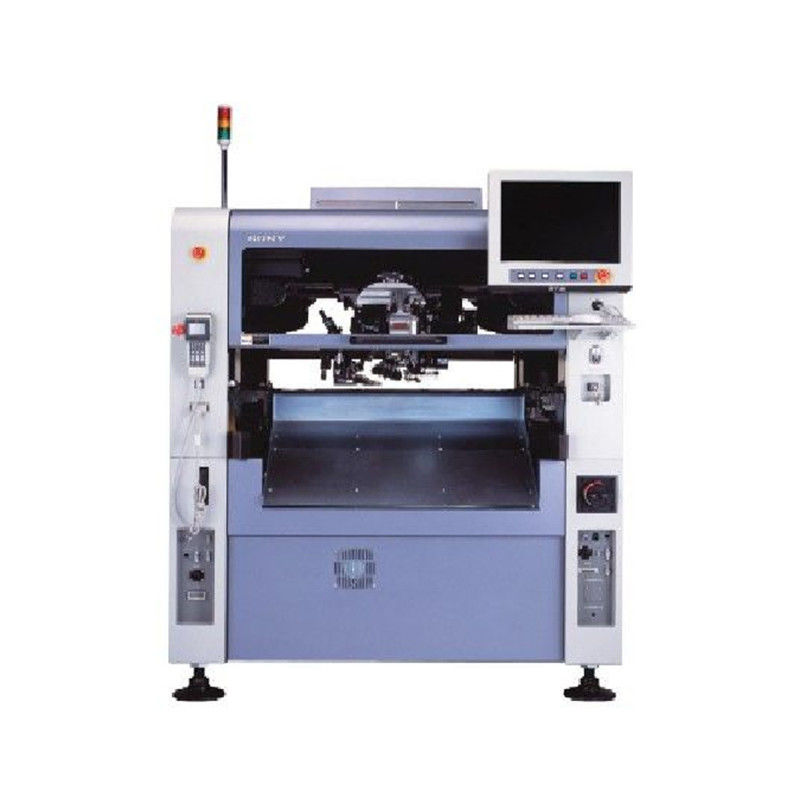

Automatische SMT-Hochgeschwindigkeitsmaschine
|
|
Befestigung von Geschwindigkeit
|
12000CPH
|
|
Teilgröße
|
0603-43mm QFP/BGA
|
|
Befestigung von Genauigkeit
|
±50μm@μ+3σ/Chip; ±30μm@μ+3σ/QFP
|
|
PWB-Größe
|
50 * 50 - 460 * 360 Millimeter
|
|
Visuelles System
|
Flugkamera + örtlich festgelegte hohe Pixelkamera
|
|
Befestigung des Kopfes
|
Düsen 1 Kopfes 6
|
|
Teilstärke
|
0402 (01005) - 12mm IC (bewegliche Kamera) 6mm-25mm IC (örtlich festgelegte Kamera)
|
|
PWB-Stärke
|
0.5mm bis 2.6mm
|
|
Zahl von Zufuhren
|
48
|
|
Energiespannung
|
Phase 200V±10%, 50/60HZ Wechselstroms 3
|
|
Energie
|
2.5-5.0KVA
|
|
Luftdruck
|
0.5-0.7Mpa (5.1~7.1kgf/cm ²)
|
|
Maschinengröße
|
1200mm (W)*1700mm (D)*1545mm (H)
|
|
Maschinengewicht
|
1730KG
|
|
Gebrauchsumwelt
|
Umgebende Temperatur 15℃~30℃
Umgebende Feuchtigkeit 30%~70% (keine Kondensation) |
|
Arbeitsgeräusche
|
35-65dB
|
|
Korrekturmethode
|
System der industriellen Bildverarbeitung, Mehrpunkt-KENNZEICHEN-Visionskorrektur
|
|
Ansteuersystem
|
Wechselstrom-Servo, Wechselstrommotor
|
|
Datenübertragung
|
3.5 Zoll schlaffer disk-/USBschnittstelleninput
|
|
Betriebssystem
|
Chinese, Englisch, japanische Operationsschnittstelle (WINDOWS-Systemsteuerungsplattform)
|
|
Steuermodus
|
Vollautomatisch
|
Produkt-Vorteile
1. 4 PC von Kameras: 2pc des Kennzeichens und 2 PC von Hochgeschwindigkeitsanerkennungskameras, Montagegeschwindigkeit und Präzision synchron erkennen, effektiv sicherstellen.
2. X-Y-Antrieb benutzt importierte reibende Kugelumlaufspindelstange der Hochpräzision + importierter linearer Hochleistungsführer, schnelle Positionierung, lärmarme, hohe Präzision.
3. Servomotor und Antrieb, genauer linearer Führer, Vakuumerzeuger, hoch-genaue Düsen, automatisches einziehendes integriertes System und Hochkonfiguration IPC - hohe Präzision, starke Stabilität, 24-stündige Montage des Versprechens stabil.
4, neuer Befestigungsmodus: das PWB-Brett wird und die Hauptbewegungen in Richtung XYZ-Achse geregelt. Wenn man hohe Komponenten befestigt, wird die Stabilität verbessert.
Die Bezugspunktkonfiguration
1. Kontrollsystem: industrielle Computer- + PräzisionsbewegungsSteuerkarte
2. Software-System: ETON entwickelte unabhängig Betriebssystem
3. Bewegungsmotor: Linearmotor der Magnetschwebetechnik
4. Düsenplan: entwickeln Sie unabhängig verschiedene Arten von Düsen
5. Schieben des Gerätes: Präzisionsschraube + lineare Führungsschiene
6. Sichtgerät: Kennzeichenpunktanerkennung + Teilanerkennung + Hochpräzisionsanerkennung
7. Zufuhr: nehmen Sie genaue elektrische Zufuhr an
