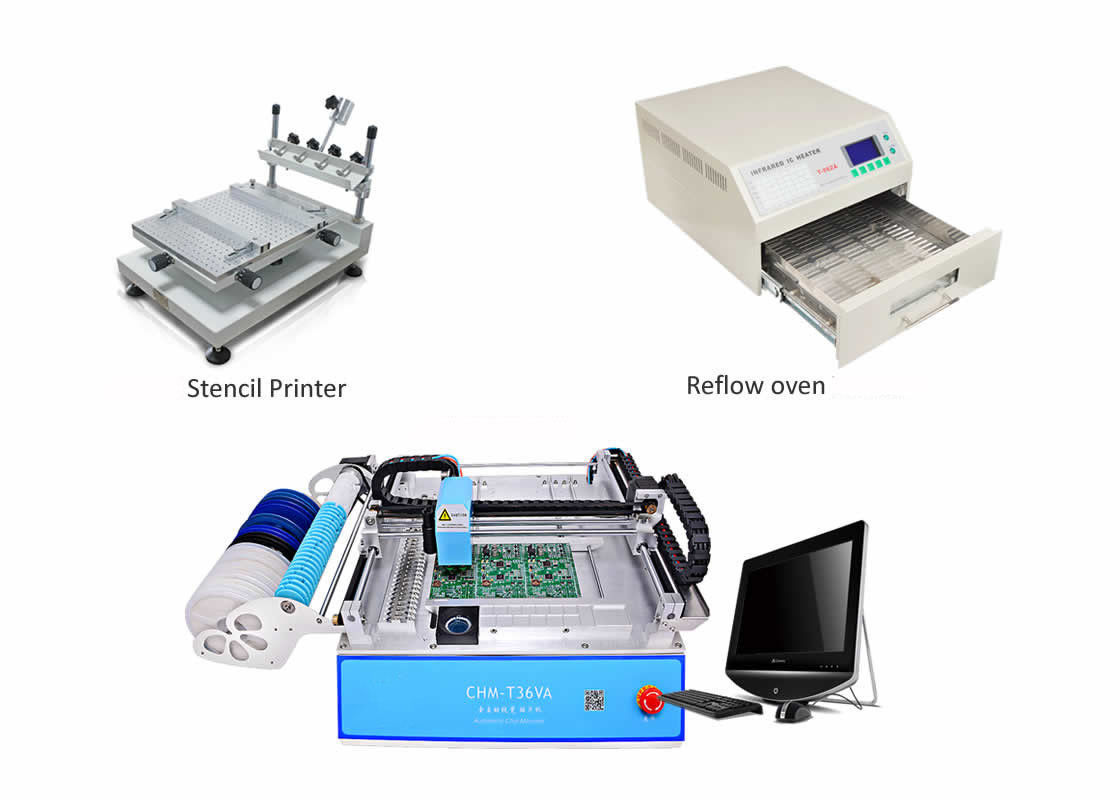

300*400mm SMT Herstellungs-Linie

300*400mm SMT Herstellungs-Linie

    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
    • 300*400mm SMT Manufacturing Line
  • 300*400mm SMT Manufacturing Line

    Produktdetails:

    Herkunftsort: CHINA
    Markenname: OEM
    Zertifizierung: CE , ISO

    Zahlung und Versand AGB:

    Min Bestellmenge: 1 Einheit
    Preis: negotiable
    Verpackung Informationen: Standardexportverpackung
    Lieferzeit: 15-20 Tage
    Zahlungsbedingungen: L/C, T/T, Western Union, Paypal
    Versorgungsmaterial-Fähigkeit: 100pcs pro Monat
    Kontakt
    Ausführliche Produkt-Beschreibung

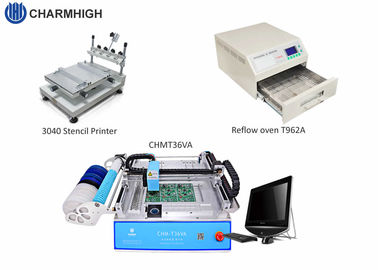

    Schablonen-Drucker: 300*400mm (3040) Pnp-Maschine: CHMT36VA (29 Köpfe der Zufuhr 2 + Doppeltvisionskamera)
    Rückflut-Ofen: Lötende Größe 1500W T962A 300*320mm Verwendung: Kleine Serienproduktion
    Druckerweise: Handbuch Platzierungsköpfe: 2pcs
    Schablonendrucker Maß: 540*370*350 Millimeter Schablonendrucker Gewicht: NW.21Kg GW.22Kg
    Hervorheben:

    300*400mm SMT Linie Maschine

    ,

    300*400mm SMT Herstellungs-Linie

    ,

    Herstellungs-Linie 1500W SMT

    Kleine SMT-Herstellungs-Linie

    1. Schablonendrucker der hohen Präzision:

    Arbeitstabellengröße 300*400mm
    Druckgröße 250*400mm
    Maximale Nettorahmengröße 370*470mm
    Druckerweise Handbuch
    Stärke der Substrate 0-80mm
    Der Werktisch Volumen justieren 10mm, Horizontalwinkelanpassung
    Druck von Plattformhöhe 220mm
    Wiederholgenauigkeit ±0.01mm
    lokalisieren Sie Modus Festpunkt oder Lochform
    Maß 540*370*350 Millimeter
    Verpackende Größe 660*500*280mm
    Gewicht NW.21Kg GW.22Kg

    2. Auswahl- und Platzmaschine (Arbeit mit externem PC)

    PWB-Bereich 10mm*10mm - 355mm*355mm
    X-Yachse Reise 420*460mm
    Z-Achsenbewegenstrecke 15mm
    Platzierungsköpfe 2pcs
    Zufuhren

    8mm=22pcs, 12mm=4pcs, 16mm=2pcs, 24mm=1pcs,

    Front IC tray=14pcs, verbraucherbestimmter IC-Behälter

    Visionssystem Verdoppeln Kameras (oben u. unten Kameras)
    Antrieb Regelungsvergewissern sich Stepperservoansteuersystem, nie Schritt zu verlieren
    Z-Achsenselbstrückkehrentdeckung Ja verhindern Sie das Düsenbrechen
    Ziehen Sie Stiftselbstrückkehr Ja verhindern Sie, Stiftdas brechen zu ziehen
    Durchsickern der materiellen Nachweismethode Staubsaugen Sie Entdeckung, Visionsentdeckung
    Befestigung von Geschwindigkeit 4000cph (Vision weg); 2800cph (Vision an)
    Befestigung von Präzision ±0.025mm
    Komponenten 0402-5050, BESCHWICHTIGUNGSMITTEL, QFN, (Bandbreite: 8MM, 12MM, 16MM, 24MM)
    Maschinenmaß L 960mm * W 705mm * H 335mm
    Vakuumpumpe -92KPA (2pcs, eingebautes, stumme Art)
    Externe Luftquelle Kein Bedarf (eingebaute stumme Vakuumpumpe der Maschine 2pcs)
    Externer PC Ja (Software kompatibel mit windows7)
    Spannung 220V (110V), 50Hz 60Hz
    Nettogewicht 65kg
    Kompatible Software Altium-Designer, Protell99SE, AUFLAGEN, Kicad, Eagle, Cadint, Rhythmus Orcad, Rhythmus-Allegro, PROTEUS. .etc

    3. Rückflutofenparameter (neues aktualisiert mit Ventilator):

    Lötender Max Area: 20 x 20 cm

    Größe: 68,4 x 50,4 x 22.5cm

    Nennleistung: 1500W

    Prozesszeitraum: Minute 1~8

    Versorgung: AC110V~ AC220V /50 ~60HZ

    Bilder, wie folgt:

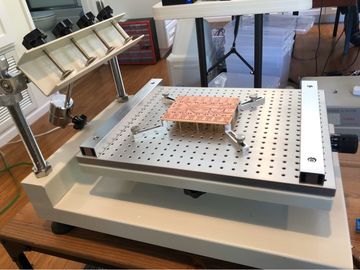

    1. Schablonendrucker (hohe Präzision)
    300*400mm SMT Herstellungs-Linie 0

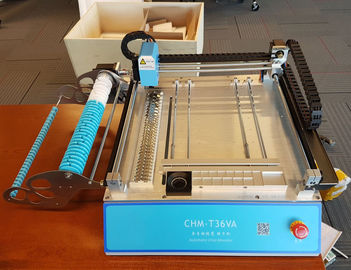

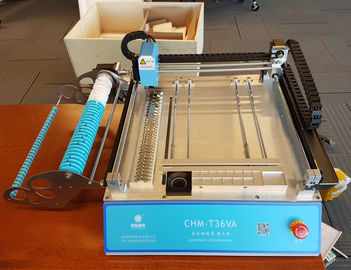

    2. Auswahl- und Platzmaschine mit Visions-System (benötigen Sie externen PC)


    300*400mm SMT Herstellungs-Linie 1

    Wettbewerbsvorteil:

    1. Bequeme Software, eingebettetes Linux-System der Maschine, Hauptausschuß der sehr stabilen Industrie, unabhängige Operation, kein externer Computer des Bedarfs, Operation einfacher und bequem.
    2. Spitzen- und unteres zwei Kameras CCD-System korrekt die Position von jedem Komponenten sehr genau, besonders für IC (maximale 22*22mm).
    3. Maschinenunterstützung alle verschiedenen Arten Komponenten, von 0402, 0603 - QFN sowie Schnittband, Rohr IC oder Massen-IC. Maschine kann multi Arten von PWB setzen.
    4. Er hat flexible Spannvorrichtung PWBs, und er hat kundenspezifischen IC-Behälter, vordere Massen-IC-Zufuhr, sehr bequem.
    5. Die Vision kann auch an zweiter Stelle Korrekturmaschinen-Ursprungspunkt, sich vergewissern des korrekten Ursprungspunktes.
    6. können 2 Köpfe 4 Köpfe mit hohen genauen Juki-Düsen mit Magneten, kein Bedarf, mit Schlüssel, Düsen auseinanderzubauen Winkel -180 degree~ drehen +180 Grad. Höhe zu setzen ist justierbar. 4 Serien bearbeiten maximale Komponenten maschinell, die Höhe 5mm ist und 5 Serails bearbeiten maximale Höhe ist 10mm maschinell.
    7. Zugstift 4 Serailsmaschine automatisch Rückhol die Düsen gebrochen, Zugstift vermeiden nicht gehaftet zu werden. die Maschine 5 Serie unter Verwendung des pneumatischen einziehenden Zufuhrautos Yamahas, mehr schnellere Geschwindigkeit.
    8. kann z-Achsenentdeckung, Platzierungskopf Auto die Höhe und den Winkel ermitteln, die zurück zu Ursprung, um jedes pleite zu verhindern Selbst sind.
    9. verlieren Regelung, X, y-Achse mit Kodierer, Motor nie Schritte.
    10. kalibrieren PWB durch zwei Visionskameras (Maschine Auto findet 2 Punkte), ändern den Ausgleich von PWB. Nur calirbate 2 Punkte, Restkomponenten sind Selbstkorrektur, Kalibrierung kann für PWB schnell und genau sein, braucht nicht, sich für Ausgleich, kein Bedarf zu interessieren, den Input zu berechnen gewillt.
    11. mit Vakuumentdeckung, wenn eine Komponente gekrümmtes saugen, kommt es wirft es automatisch zur Zufuhrzone, dann auswählt ein Neues, um wieder anzubringen.
    12. Kommt mit Visionsentdeckung, wird Kamera korrekter Teilselbstwinkel und Platz auf PWB-Brett im rechten Platz. Wenn die Köpfe, die nicht Komponenten aufheben, Kamera sie ermitteln und zurück gehen, wieder auszuwählen, alarmieren 3nicht auswählende mal, Maschine und stoppen.
    13. Wenn Mangelmaterial, das es automatische Entdeckung wird, dann Warnung; nach Versorgungsmaterial dann setzen Sie fort zu arbeiten, kein Bedarf neu zu starten.
    14. Stützen Sie jede mögliche Zahl von PWB-Reihe.
    15. Wenn benutzen keine PWB-Datei oder nicht Software-Lastsheimarbeitarbeitsdatei, Sie kann eine neue Datei herstellen, um zu programmieren.
    16. Kommt mit Bekehrtwerkzeug (PC-Version), redigiert Arbeitsdatei in der Computer- und LastsArbeitsdatei in Maschine durch USB-Port, schnell und bequem.
    17. Stützeinzelschritt.

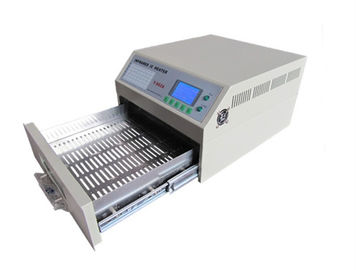

    3. Rückflutofen (NEUER TYP MIT VENTILATOR)

    300*400mm SMT Herstellungs-Linie 2
