SMT-PWB-Tischplatte-Auswahl Zufuhren der hohen Geschwindigkeit 58 und Platz-Maschine

Produktdetails:

Herkunftsort:	CHINA
Markenname:	OEM
Zertifizierung:	CE , ISO

Zahlung und Versand AGB:

Min Bestellmenge:	1 Einheit
Preis:	Negotiable
Verpackung Informationen:	Standardexportverpackung
Lieferzeit:	15-20 Tage
Zahlungsbedingungen:	L/C, T/T, Western Union, Paypal
Versorgungsmaterial-Fähigkeit:	100pcs pro Monat

Kontakt

Ausführliche Produkt-Beschreibung

Videoabgehendinspektion:	Zur Verfügung gestellt	Maschinerie-Prüfbericht:	Zur Verfügung gestellt
Vermarktende Art:	Gewöhnliches Produkt	Garantie von Kernkomponenten:	Nicht verfügbar
Kern-Komponenten:	Maschine, Motor	Produktname:	SMT-Auswahl und Platz-Maschine
Anwendung:	SMT-PWB-Versammlungs-Fertigungsstraße	PWB-Größe:	450mm (L)*400mm (W)
Stromversorgung:	AC220V 50Hz/AC110V 60Hz	Paket:	Vakuumverpackung
Markieren:	Auswahl der Tischplatte-3000cph und Platz-Maschine , Auswahl der Tischplatte-5000cph und Platz-Maschine , Oberflächenauswahl des berg-3000cph und Platz-Maschine

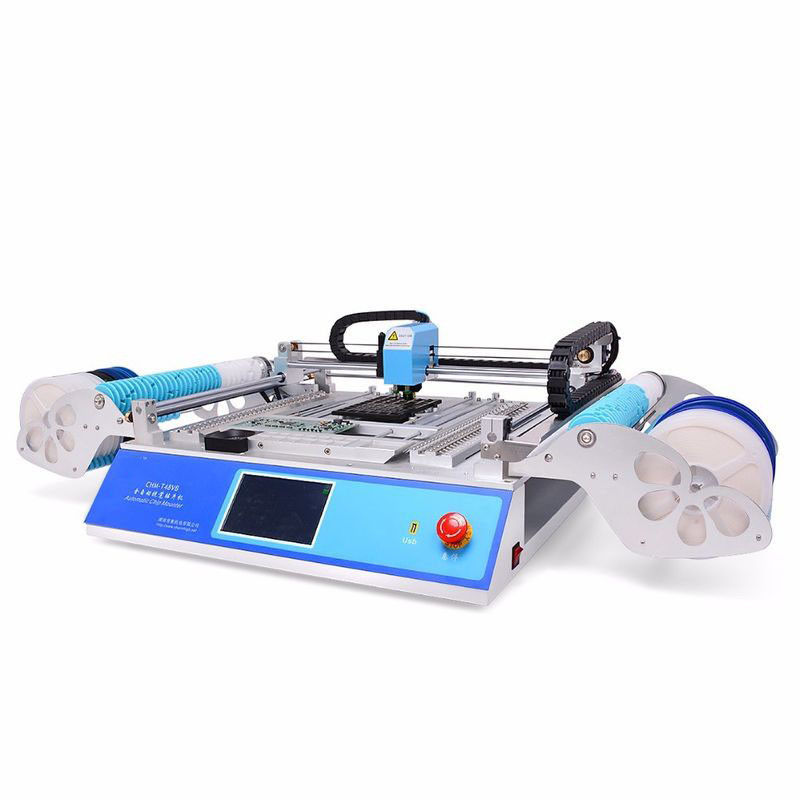

Hochgeschwindigkeits-58 Zufuhren SMT-PWB-Tischplatte-Auswahl und Platz-Maschine

Beschreibung:

Parameter

PWB-Bereich		10mm10mm - 345mm355mm

XYZ-Achsenreise		510mm*460mm

Z-Achsenbewegenstrecke		15mm

Zufuhren		Link 29pcs + rechtes 29pcs
		8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs,
		Front IC stack=14pcs, verbraucherbestimmter IC-Behälter
Antrieb		Regelungsvergewissern sich Stepperservoansteuersystem, nie Schritt zu verlieren

Präzision		±0.015mm

Z-Achsenselbstrückkehrentdeckung		Ja verhindern Sie das Düsenbrechen

Ziehen Sie Stiftselbstrückkehr		Ja

Visionssystem		Verdoppeln Kameras (oben u. unten Kameras)

Durchsickern der materiellen Nachweismethode		Staubsaugen Sie Entdeckung, Visionsentdeckung

Touch Screen		7" IndustrieTouch Screen

Hauptausschuß		Hauptausschuß der unabhängigen Forschungsindustrie

System		Eingebettetes Linux-System

Befestigung von Geschwindigkeit		5000cph (Vision weg); 3000cph (Vision an)

Befestigung von Präzision		±0.025mm

Komponenten		0402-5050, BESCHWICHTIGUNGSMITTEL, QFN (Bandbreite: 8MM, 12MM, 16MM, 24MM)

Maschinenmaß		L 960mm* W 705mm* H 335mm

Vakuumpumpe		-92KPA (2pcs, eingebautes, stumme Art)

Externe Luftquelle		Kein Bedarf (eingebaute stumme Vakuumpumpe der Maschine 2pcs)

Externer PC		Nein

Spannung		220V (110V), 50Hz

Nettogewicht		68kg

Bruttomasse		85kg/1168052cm/0.62m ³

Eigenschaft

ZUFUHREN 58PCS
Verschiedenere Arten der Komponente gestützt

ZWEI CD-KAMERAS
Hochgeschwindigkeitsmontage mit Visionssystem

EINGEBETTETES L INUX-SYSTEM
PC in der Gestalt, nicht Bedarf extemal PC

REGELUNG
Hoher zuverlässiger Hauptausschuß der Wirtschaftszweigebene

Visions-System Genauigkeit sicherstellen		pneumatische Zufuhr 30pcs Yamaha stützte sich
Selbstkorrekturausgleich		einfach u. bequeme Bedienung
Die doppelten CCD-Visionskameras können Auto den Ausgleich für alle verschiedenen Arten Komponenten und IC (Selbstkorrektur der Auswahlposition und -winkels) kalibrieren. Industriekamera mit der hohen Genauigkeit, die Bild von Stiften wenn IC nimmt, um die Fleckengenauigkeit sicherzustellen.		Arbeit CHM-T530P4 mit Standard-pneumatischer Zufuhr Yamahas, ist es stabilere und längere Lebenszeit. pneumatische Zufuhren können die Funktion viel verbessern, die leistungsfähig ist. Sie kann mit Yamaha-Erschütterungszufuhr auch arbeiten.

Regelbewegungs-Kontrollsystem		Z-Achsen-Entdeckung

es kann Vierachsenverknüpfung sein, schnelleres zu bewegen und glatt. kann Düse zusammenarbeitend, die nicht einzelne Düse, die mehr, Stützeinzelschritt arbeitet. X, y-Achsenkodierer installiert, Schritt nie zu verlieren. Flexibles S beschleunigen und verlangsamen, vergewissern sich Hochgeschwindigkeitsplatzierungsfunktion tadellos.		Z-AchsenUntersuchungsfunktion kann selbstprüfend die Höhe und der Winkel während der Platzierung.
		Vergewissern Sie sich der Maschinenarbeit tadellos mit verschiedenen Arten von Komponenten.
		9 Arten Juki-Düsen, die nach innen, Magnet gestützt werden, können Sie die Düse eigenhändig ändern, kein Bedarfsschlüssel, sehr bequem.
Industrie-Touch Screen		Kennzeichenpunkt-Selbstkalibrierung
		genauer mit Visionssystem
Maschine benutzt eingebettetes Linux-Operationssystem, lässt dieses System stabiles mit starker Kompatibilität und starker Funktion laufen. Maschine hat eine Ingestalt 7-Zoll-voller Touch Screen, externe USB-Maus annahm auch. Sehr einfach und bequeme Bedienung. Sie können einen schnellen Anfang innerhalb der halben Stunde erhalten.		Nachdem PWB auf Maschine gesetzt worden ist, benutzt die Maschine die Kamera, um den Kennzeichenpunkt automatisch zu finden, kalibriert das PWB und vermeidet Abweichung.

Materieller Massenbereich Front ICs		IC Tray Supported
		Software erlauben 20 verbraucherbestimmten IC-Behälter
IC-Stapel Masse der Front 11pcs, passend für etwas Massenic. bequemer.		Benutzer kann ein oder mehreres IC-Behälter in der Software, Sie hinzufügen braucht gerade zur Positionierung der ersten Komponente und der letzten Komponente, dann kann Maschine ununterbrochenes Selbstsammeln.
