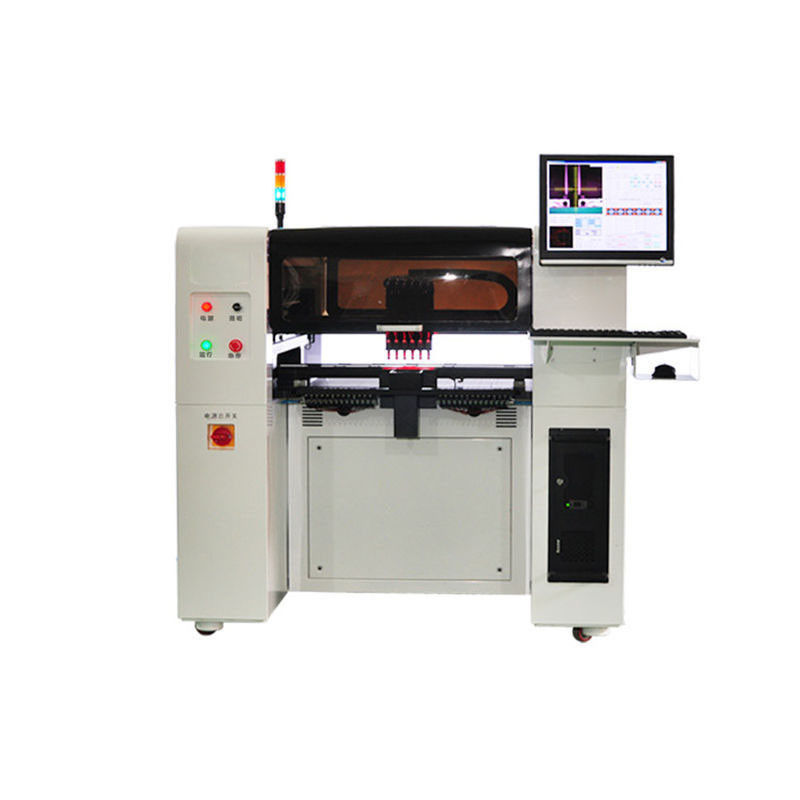

6 Versammlungs-Maschine der Kopf-64 Hochgeschwindigkeits-500W SMD der Zufuhr-

6 Versammlungs-Maschine der Kopf-64 Hochgeschwindigkeits-SMD der Zufuhr-

Anwendung

Die SMD-Platzierungsmaschine kann durchführen, Technik an quadratischem PWB-Brett, an rundem PWB-Brett, am Aluminiumsubstrat und an der Neonbeleuchtung anzubringen. Die Endprodukte können benutzt werden, wenn man Widerstandkondensator, Glaszylinderpaketdiode, Triode, TQFP-Paket, QFN-Paket, QFP-Paket, BGA-Paket, Lampenpfosten etc. produziert.

Technische Parameter

Konfiguration

Rechnersteuerungssystem
Die SMD-Platzierungsmaschine wird im Allgemeinen mit Computermonitor und -maus ausgerüstet. Sie stützt XP und Windows 7. Sie ermöglicht Sichtprogrammierungs- und PWB-Dateiimport wegen des humanisierten Betriebssystem.

Automatischer PWB-Lader
Die SMD-Platzierungsmaschine kann das druckende fertige PWB-Brett auf die Bahn direkt setzen, um das automatische Brettladen zu verwirklichen und zielen und setzen und anbringen. Sie stützt Multizufuhren: Zufuhren des Maximums 64. Die Größe Standard-IC-Behälters, Rohrzufuhr, Stockzufuhr kann justierbar sein.

Synchrone Identifizierung durch sechs Sätze Kameras
Die SMD-Platzierungsmaschine wird mit 8 Kameras ausgerüstet: ein KENNZEICHEN, eine Kamera der hohen Präzision und 6 Hochgeschwindigkeitskameras. Sie kann Hauptidentifizierung 6 verwirklichen synchrone, um die Geschwindigkeit und die Präzision der Montage sicherzustellen. Die Standardkonfiguration ist 16 Düsen hoher Präzision JUKI Saug.

Servosystem

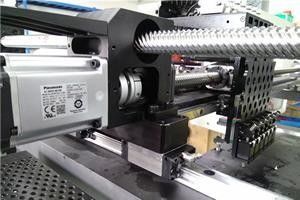

Die SMD-Platzierungsmaschine wird mit dem Servosystem ausgerüstet, das aus Panasonic, Japan mit hoher Präzision und Stabilität importiert wird, um 24-stündige stabile Montage sicherzustellen.

Kette
Es nimmt beständige und abgrifffeste Widerstandhochdruckkette an, die die gleiche Art wie die von importierten Maschinen ist. Die Widerstandkette kann Tausenden Zeiten Prüfdruck tragen.

Bahn
Es nimmt Bahn der hohen Präzision von TBI Taiwan an, das lärmarme und hohe Präzision hat, die Genauigkeitsrate von BGA-Chips sicherzustellen.

Förderer
Diese SMD-Platzierungsmaschine kann an Förderer automatisch angeschlossen werden, der das PWB-Brett zur SMD-Aufschmelzlötenmaschine ohne manuellen Assistenten transportieren kann, so speichernde Arbeitskosten.

Konfigurationsparameter

Antriebsmotor: Servomotor von Panasonic, Japan
Identifizierungsmodus: synchrone Identifizierung durch sechs Kameras
Vakuumquelle der Saugdüse: Vakuumerzeuger mit dem Vakuum, das Funktion bricht
Gurtzufuhr: 8mm, 12mm, 16mm, 24mm und ZUFUHR (STOCK) die Montage von Zylinderpaketchips durchführen können
XYZ-Fahrerbahn: Lineare Bahn der schweren Last hoher Präzision TBI
BewegungsAnsteuersystem: Fahrer Panasonic-hoher Geschwindigkeit DSP
Betriebssystem: Windows: Unterstützungswindows xp, win7
Winkel von Komponenten: irgendein Winkel von 0-360°; gebundene Rotation während der Bewegung
X-/Ybetriebsweise: Verknüpfung des Kurvenbetriebs und des geraden Betriebs der Beschleunigung und der Verlangsamung
Positionierung des fiducial KENNZEICHENS: das fiducial KENNZEICHEN kann frei eingestellt werden
Ausfallwarnung: Alarmieren für Materialknappheit
BrettLademodus: eine automatische Verbindung des Stadiums von links nach rechts; automatischer PWB-Übergangsstandort; manuelles Brettladen
Sichtanzeige: 17-Zoll-industrieller Kontrollmonitor; Skala: 4:3; Entschließung: 1280x1024
Programmierungsbetrieb: unterrichtende Punkt-zu-Punktprogrammierung, Sichtprogrammierung und Koordinatenimport von PWB-Datei usw.
Zahl der Identifizierungskamera: ein KENNZEICHEN, 6 Hochgeschwindigkeitskameras und eine Kamera der hohen Präzision.

Eigenschaften

Die SMT-Platzierungsmaschine hat die folgenden Eigenschaften:
1. Der größte Höhepunkt dieser Maschine ist die Berufskamera mit 5 Megapixeln für Chipmontage; er kann verwirklichen, dass effektive Montage von Chips, von denen die Führungsneigung mehr ist, als 0.3mm und der Mittelabstand mehr als 0.5mm in einem Bereich von 40*40mm mit einer Erfolgsquote von größer als 98% ist.
2. Die SMT-Platzierungsmaschine wird mit zusätzlichen 6 Hochgeschwindigkeitskameras ausgerüstet, die Hauptidentifizierung 6 verwirklichen können synchrone. Dieses kann Montage-Leistungsfähigkeit erheblich verbessern, die auf der ursprünglichen Basis verdoppelt wird.
3. Er hat auch die folgenden zwei Funktionen: Selbst-scannen der fiducial Kennzeichen und Brettselbst-laden. Diese Funktionen können die Befestigung von Präzision während ändernden PWB-Brettes weiter verbessern und Operation vereinfachen. Sie kann mit anderen Ausrüstungssätzen auch angeschlossen werden, um komplette SMT-Fertigungsstraße zu bilden.
4. Diese SMT-Platzierungsmaschine kann an Förderer automatisch angeschlossen werden, der das PWB-Brett zur SMT-Aufschmelzlötenmaschine ohne manuellen Assistenten transportieren kann, so speichernde Arbeitskosten.
