| Herkunftsort: | CHINA |
| Markenname: | OEM |
| Zertifizierung: | CE , ISO |
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Standardexportverpackung |
| Lieferzeit: | 15-20 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 100pcs pro Monat |
| Maximale Chip Geschwindigkeit: | 12000Pcs/h | Druckluft: | 0.5-0.6Mpa |
|---|---|---|---|
| Positionierung von Genauigkeit: | 0.01mm | Zufuhren: | 60 (vor 24 nach 36) |
| Gewicht: | 450KG | Farbe: | Weiß |
| Maße: | 1395 * 1180 * 1376mm | Öffnen Sie Abdeckungswarnung: | Verlangsamung oder unten |
| Schienenanpassungsmodus: | Handbuch + automatisch | Maximaler PWB-Bereich: | 600*430mm |
| Düsenpufferstrecke: | 5mm | Behälter: | Unterstützung 12 Gruppen |
| Hervorheben: | 1395*1180*1376mm PWB-Versammlungs-Maschine,5mm PWB-Versammlungs-Maschine,5mm PWB-Teilbefestigungsmaschine |
||

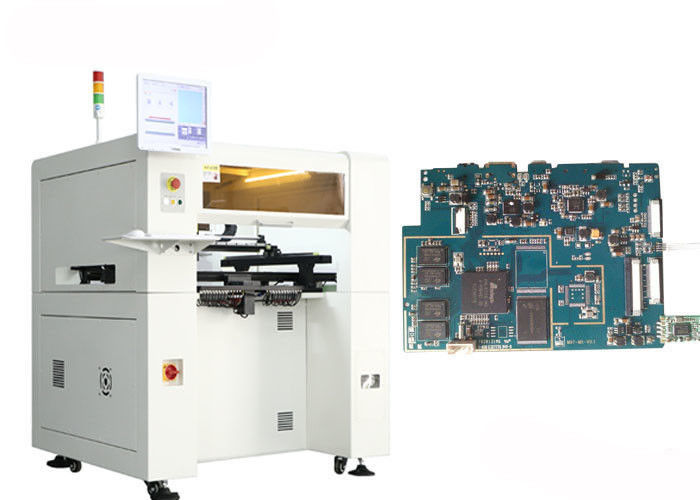

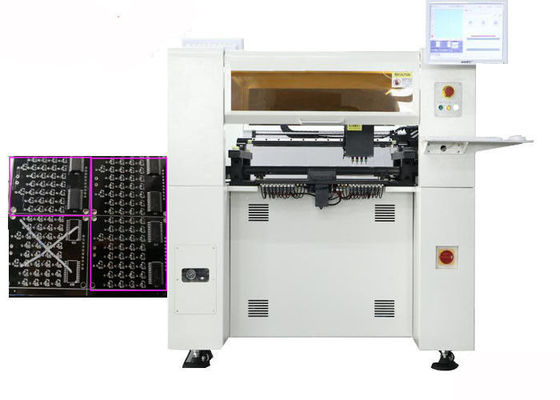

Zufuhren PWB-Versammlungs-Maschine 1395*1180*1376mm Servomotor60
Spezifikation:
|
Zufuhren |
60 (vor 24 nach 36) |
Behälter |
Unterstützung 12 Gruppen |
||
|
Platzierungskopf |
6 (ohne die Düse zu ändern) |
Durchschnittliche Energie |
600W |
||
|
Positionierung von Genauigkeit |
0.01mm |
Düsenpufferstrecke |
5mm |
||
|
Energie |
220V, 50Hz |
Druckluft |
0.5-0.6Mpa |
||
|
Antriebsmotor |
Servomotor Matsushita |
Maximaler PWB-Bereich |
600*430mm |
||
|
Maximale Bewegungsx-ystrecke |
700*619mm |
||||
|
Z-Achsenbewegungsstrecke |
20mm |
||||
|
Gurt-Zufuhr |
8,12,16,24 32mm Feida, X-Ygetriebe Schock Feida: Importierte TBI-hochpräzisionskugelumlaufspindel + importierter linearer Hochleistungsführer TBI. |
||||
|
Maximale Chipgeschwindigkeit |
12000Pcs/h |
||||
|
In die Brettweise |
Dreistufig in die Verbindung des Brettes von links nach rechts automatische (in das Brett, zum Brett, Brettwartebrett zu sein) automatische PWB-Übergangspositionierung |
||||
|
XYZ-Antriebsschiene |
Schwerer linearer Führer hoher Präzision TBI |
||||
|
BewegungsAnsteuersystem |
Panasonic-DSP-Hochgeschwindigkeitsgesteuertes |
||||
|
Düsenvakuumquelle |
Hochgeschwindigkeitsvakuumerzeuger mit Vakuumunterbrecher |
||||
|
Betriebssystem |
Basiert auf Windows, das Betriebssystem ist, entwickelte Kay Yang-Technologiefirma unabhängig den Betriebssystem Bestückungsautomaten. |
||||
|
Teilwinkel |
0-360 ° irgendein Winkel, gebundene Rotation in Bewegung |
||||
|
X-/Ybetriebsart |
Intelligente Kurvenbeschleunigung und lineare Verknüpfung der Verlangsamung |
||||
|
In die Brettweise |
Einstufige automatische Verbindung von links nach rechts, automatische PWB-Übergangspositionierung. |
||||
|
Sichtanzeige |
2 industrielles Kontrollanzeigeverhältnis 4: Entschließung 3 von 1024x760 |
||||
|
Programmierung |
Peer-to-Peer- Programmierung, Sichtprogrammierung, beigeordneter Import PWB-Datei |
||||
|
Identifizieren Sie die Anzahl von Kameras |
eine Markierungserkennungskamera, sechs simultane Hochgeschwindigkeitsanerkennungskamera, eine 5 Million Pixelhochpräzisions-Anerkennungskamera. |
||||
|
Schienenanpassungsmodus |
Handbuch + automatisch |
||||
|
Offene Abdeckungswarnung |
Verlangsamung oder unten |
||||
|
Platzierungsoptimierung |
das Programm automatisch die Platzierung optimieren abgeschlossen, um Produktion fortzusetzen, ohne auf ein Zurückstellen zu warten. |
||||
|
Bergmodus |
Manuelles halbautomatisches vollautomatisches |
||||
|
Operationsfenster |
Doppelanzeige vor und nach dem benutzerfreundlicheren Entwurf der Operation. |
||||
|
Automatische Verbindung |
Automatisch Vorder- und Rückseite angeschlossen an die Bandsignalausrüstung. |
||||
|
Kürzen Sie Knopf ab |
Zurückgestellte OfflineSelbsttätigkeit, zum der Warnung zu klären. |
||||
|
Anwendbare Befestigungsstrecke |
Passend für 0402, 0603, 0805, 1206, LED-Lampenperle, Diode, Triode, TRUNKENBOLD, QFP, BGA mit der Stiftneigung größer als 0.3mm 45 * 45mm in der Strecke. |
||||
|
Gewicht |
450Kg |
Maße |
1395 * 1180 * 1376mm |
||
Eigenschaften:
Ausrüstung der hohen Präzision, die Maschine wird mit acht Kameras, ein Kennzeichen, eine Hochpräzisionskamera, sechs Hochgeschwindigkeitsanerkennungskamera kann 0402-5050 RCA, zwei Transistoren, BESCHWICHTIGUNGSMITTEL, Chip QFP-256, BGA und andere Größen effektiv anbringen 45mm * 45mm Größenanerkennung von Komponenten innerhalb der Platzierung ausgerüstet.
X-Y-Antrieb unter Verwendung der importierten reibenden Kugelumlaufspindel der hohen Präzision + importierter schwerer linearer Führer, schnelle Positionierung, lärmarme, hohe Präzision.
Stabilität, unter Verwendung Servomotors und Antriebs Japans Matsushita, linearer Führer TBI-Präzision, Japan-Vakuumerzeuger, JUKI-hochpräzisionsdüse, automatisches einziehendes integriertes System hoher Konfiguration PC industrieller Computer, die langfristige Operation der Maschine der Stabilität effektiv schützen.
Dreistufige automatische Verbindung des Getriebes von links nach rechts (der erste Abschnitt ist für das Warten auf das Brett verantwortlich, der zweite Abschnitt ist verantwortlich für hinzugefügt zum Brett. Aus der Maschine in die Rückflut heraus) effektiv die Durchlaufbrettzeit sparen, höhere Leistungsfähigkeit.
