| Herkunftsort: | CHINA |
| Markenname: | OEM |
| Zertifizierung: | CE , ISO |
| Min Bestellmenge: | 1 Einheit |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Standardexportverpackung |
| Lieferzeit: | 15-20 Tage |
| Zahlungsbedingungen: | L/C, T/T, Western Union, Paypal |
| Versorgungsmaterial-Fähigkeit: | 100pcs pro Monat |
| Zufuhr: | letf: 29pcs; Recht: 29pcs | Platzierungskopf: | 2pcs |
|---|---|---|---|
| Düsen: | 4 Arten Düse (Juki) | Geschwindigkeit: | 3000cph mit Vision; ohne Vision 5000cph |
| Genauigkeit: | 0.025mm | PWB-Größe: | 10*10mm - 345*355mm |
| Montage-Präzision: | ±0.025mm | Spannung: | 220V (110V), 50Hz |
| Nettogewicht: | 75KG | Maschinenmaß: | L 960mm* W 705mm* H 335mm |
| Hervorheben: | 345*355mm PWB-Auswahl und Platz-Maschine,10*10mm PWB-Auswahl und Platz-Maschine,345*355mm LED Versammlungs-Ausrüstung |
||

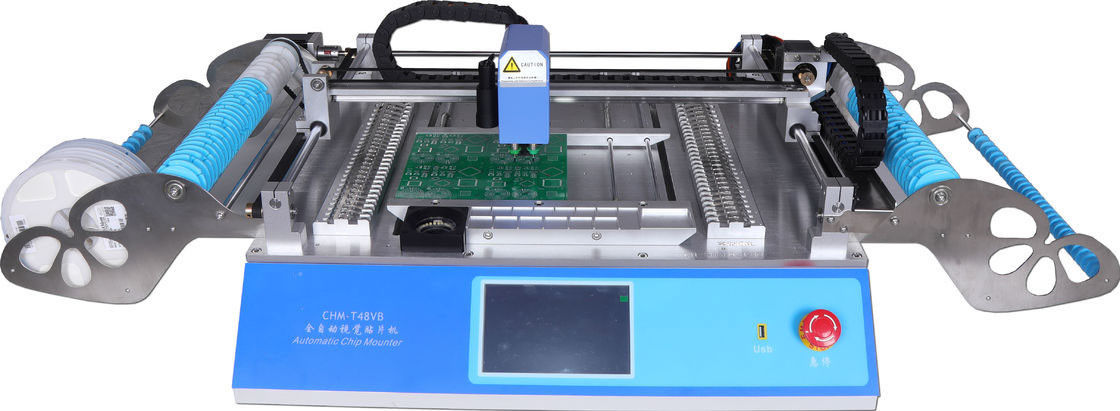

4 Düsen verdoppeln Kamera-Tischplatte PWB-Auswahl und Platz-Maschine
Beschreibung:
| PWB-Bereich | 10mm*10mm - 355mm*355mm |
| X-Yachse Reise | 420*460mm |
| Z-Achsenbewegenstrecke | 15mm |
| Platzierungsköpfe | 2pcs |

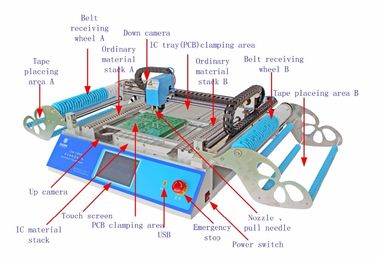

| Zufuhren |
Link 29pcs + rechtes 29pcs 8mm=44pcs, 12mm=8pcs, 16mm=4pcs, 24mm=2pcs, Front IC stack=14pcs, verbraucherbestimmter IC-Behälter |
| Visionssystem | Verdoppeln Kameras (oben u. unten Kameras) |
| Antrieb | Regelungsvergewissern sich Stepperservoansteuersystem, nie Schritt zu verlieren |
| Z-Achsenselbstrückkehrentdeckung | Ja verhindern Sie das Düsenbrechen |
| Ziehen Sie Stiftselbstrückkehr | Ja |
| Durchsickern der materiellen Nachweismethode | Staubsaugen Sie Entdeckung, Visionsentdeckung |
| Touch Screen | 7" IndustrieTouch Screen |
| Hauptausschuß | Hauptausschuß der unabhängigen Forschungsindustrie |
| System | Eingebettetes Linux-System |
| Befestigung von Geschwindigkeit | 5000cph (Vision weg); 3000cph (Vision an) |
| Befestigung von Präzision | ±0.025mm |
| Komponenten | 0402-5050, BESCHWICHTIGUNGSMITTEL, QFN (Bandbreite: 8MM, 12MM, 16MM, 24MM) |
| Maschinenmaß | L 960mm* W 705mm* H 335mm |
| Vakuumpumpe | -92KPA (2pcs, eingebautes, stumme Art) |
| Externe Luftquelle | Kein Bedarf (eingebaute stumme Vakuumpumpe der Maschine 2pcs) |
| Externer PC | Kein Bedarf |
| Spannung | 220V (110V), 50Hz |
| Nettogewicht | 75kg |
| Bruttomasse | 86kg/116*81*52cm ---- hölzerne Verpackung |
Wettbewerbsvorteil:
1. Bequeme Software, eingebettetes Linux-System der Maschine, Hauptausschuß der sehr stabilen Industrie, unabhängige Operation, kein externer Computer des Bedarfs, Operation einfacher und bequem.
2. Spitzen- und unteres zwei Kameras CCD-System korrekt die Position von jedem Komponenten sehr genau, besonders für IC (maximale 22*22mm).
3. Maschinenunterstützung alle verschiedenen Arten Komponenten, von 0402, 0603 - QFN sowie Schnittband, Rohr IC oder Massen-IC. Maschine kann multi Arten von PWB setzen.
4. Er hat flexible Spannvorrichtung PWBs, und er hat kundenspezifischen IC-Behälter, vordere Massen-IC-Zufuhr, sehr bequem.
5. Die Vision kann auch an zweiter Stelle Korrekturmaschinen-Ursprungspunkt, sich vergewissern des korrekten Ursprungspunktes.
6. können 2 Köpfe 4 Köpfe mit hohen genauen Juki-Düsen mit Magneten, kein Bedarf, mit Schlüssel, Düsen auseinanderzubauen Winkel -180 degree~ drehen +180 Grad. Höhe zu setzen ist justierbar. 4 Serien bearbeiten maximale Komponenten maschinell, die Höhe 5mm ist und 5 Serails bearbeiten maximale Höhe ist 10mm maschinell.
7. Zugstift 4 Serailsmaschine automatisch Rückhol die Düsen gebrochen, Zugstift vermeiden nicht gehaftet zu werden. die Maschine 5 Serie unter Verwendung des pneumatischen einziehenden Zufuhrautos Yamahas, mehr schnellere Geschwindigkeit.
8. kann z-Achsenentdeckung, Platzierungskopf Auto die Höhe und den Winkel ermitteln, die zurück zu Ursprung, um jedes pleite zu verhindern Selbst sind.
9. verlieren Regelung, X, y-Achse mit Kodierer, Motor nie Schritte.
10. kalibrieren PWB durch zwei Visionskameras (Maschine Auto findet 2 Punkte), ändern den Ausgleich von PWB. Nur calirbate 2 Punkte, Restkomponenten sind Selbstkorrektur, Kalibrierung kann für PWB schnell und genau sein, braucht nicht, sich für Ausgleich, kein Bedarf zu interessieren, den Input zu berechnen gewillt.
11. mit Vakuumentdeckung, wenn eine Komponente gekrümmtes saugen, kommt es wirft es automatisch zur Zufuhrzone, dann auswählt ein Neues, um wieder anzubringen.
12. Kommt mit Visionsentdeckung, wird Kamera korrekter Teilselbstwinkel und Platz auf PWB-Brett im rechten Platz. Wenn die Köpfe, die nicht Komponenten aufheben, Kamera sie ermitteln und zurück gehen, wieder auszuwählen, alarmieren 3nicht auswählende mal, Maschine und stoppen.
13. Wenn Mangelmaterial, das es automatische Entdeckung wird, dann Warnung; nach Versorgungsmaterial dann setzen Sie fort zu arbeiten, kein Bedarf neu zu starten.
14. Stützen Sie jede mögliche Zahl von PWB-Reihe.
15. Wenn benutzen keine PWB-Datei oder nicht Software-Lastsheimarbeitarbeitsdatei, Sie kann eine neue Datei herstellen, um zu programmieren.
16. Kommt mit Bekehrtwerkzeug (PC-Version), redigiert Arbeitsdatei in der Computer- und LastsArbeitsdatei in Maschine durch USB-Port, schnell und bequem.
17. Stützeinzelschritt.
